Поворотные дисковые затворы с пневмоупралением
Комплектация: межфланцевый дисковый поворотный затвор из чугуна производство Ebro Armaturen (Германия) и пневмопривод вращения производство G.T. Attuatori (Италия).
Пневмопривод монтируется непосредственно на присоединительный фланец (стандарт ISO 5211) дискового затвора без использования соединительного модуля, что обеспечивает компактные габаритные размеры и надежность соединения.
|

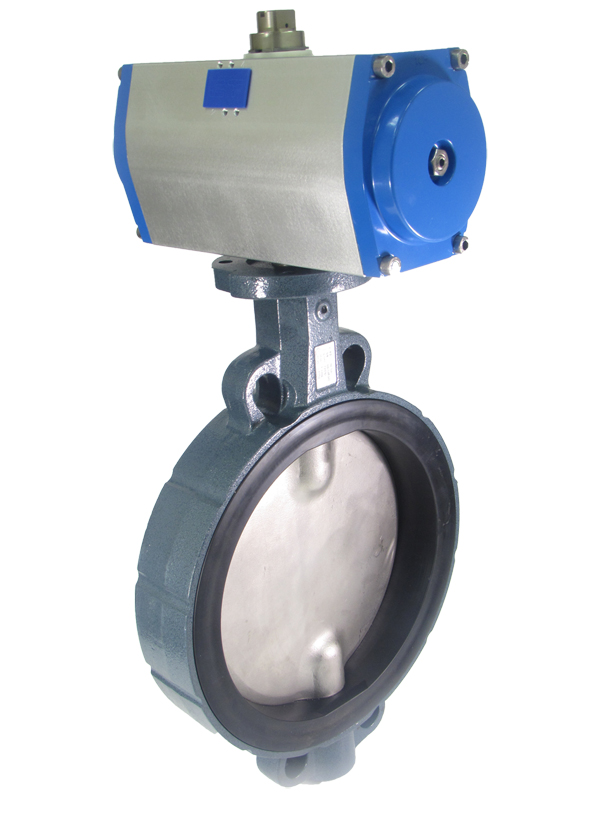

дисковый затвор
из чугуна c
пневмоприводом
|
Характеристки дисковых затворов:
| » |
Диаметр условный: от 20 до 300 мм |
| » |
Корпус затвора предназначен для встраивания между фланцами
согласно ГОСТ 12820-80 или ГОСТ 12821-80 |
| » |
Материал корпуса: чугун GG-25 |
| » |
Материал диска: нержавеющая сталь |
| » |
Уплотнение диска: EPDM, NBR, FPM, AU |
| » |
Фланец под привод евростандарта ISO 5211 |
| » |
Давление рабочей среды: до 16 бар |
| » |
Температура рабочей среды:
EPDM от -10 до +120С
NBR от -10 до +90С
FPM от -25 до +200С
AU от -20 до +90С |
Характеристики пневмоприводов:
| » |
Комплектуются пневмоприводами двух типов:
простого действия (открытие воздухом/закрытие пружиной)
двойного действия (открытие воздухом/закрытие воздухом) |
| » |
Управляющее давление 3-8 бар |
| » |
Возможна установка блока концевых выключателей с дополнительной визуальной индикацией |
| » |
Возможна установка электропневматического позиционера для регулирования рабочей среды |
| » |
Температура окружающей среды для нормальной работы пневмоприводов должна быть от -50 до +90С |
| » |
Возможно присоединение электромагнитных пневмораспределителей (пилотных клапанов) |
| » |
Материалы корпуса пневмоприводов - алюминий анодированный |
|
|
|
|
|
 |
